OLED面板阵列修复方案

解决方案

激光修复机解决方案

OLED面板阵列修复方案

液晶面板的制造分为Array,Cell, Module 装等一系列工艺制程。每段制程中会产生一些工艺上的缺陷,例如亮点、暗点、闪点、碎亮点等。这些缺陷会导致部分区域显示不良,但我们可以通过激光线路cut,welding,暗化等方法对其进行修复或淡化。在实际生产中大约有5%左右的点缺陷产生,通过激光修复或淡化后,可提升面板产品良率,从而大大降低面板企业的生产成本。

亮点缺陷是液晶面板最常见的问题,在液晶面板的制造过程中,包括灰尘、有机物、金属等异物会被吸附到液晶面板中。当异物被吸附到靠近彩色滤光片的区域时,相应于这些彩色滤光片的像素会发射出比其余正常像素亮得多的光,这称为像素亮点。Semishare联合美国ESI成为业界首家开发出flexscan技术针对上述像素亮点,进行BM修复和DM修复。

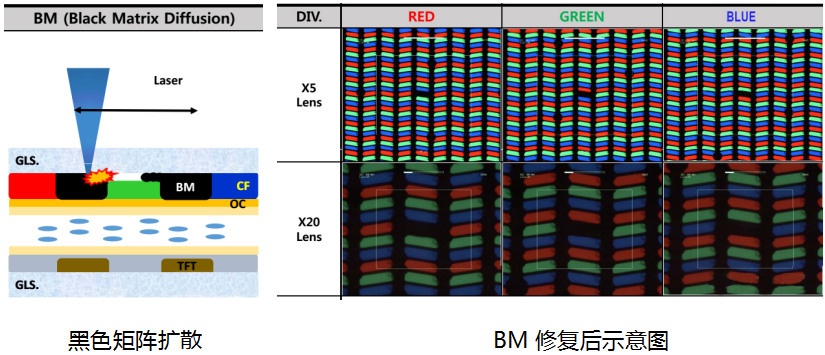

BM修复(Black Matrix Diffusion)

BM修复主要是利用激光在需要修复的像素的彩膜与玻璃基板间形成间隙,然后用激光将该像素周围的黑色矩阵进行颗粒化处理,并将生成的黑色颗粒推入上述的间隙中,不断重复这一过程直至黑色颗粒全部覆盖在该像素上面,最终完成修复。

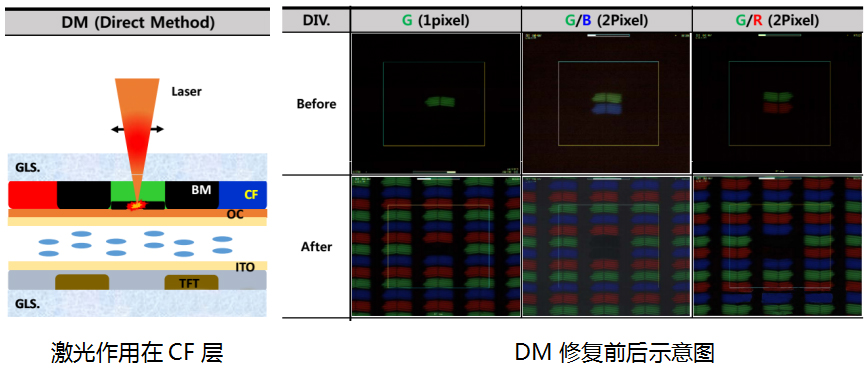

DM修复(Direct Method)

DM修复则是通过利用高能量超快激光直接作用在像素亮点的CF(彩色滤光片)或ITO透明电极上,使CF或ITO碳化,从而达到使亮点暗化的目的。

SEMISHARE flexscan BM&DM修复设备(优势亮点)

semishare的flexscan BM&DM激光修复设备适用于大、中、小尺寸的液晶面板的亮点缺陷修复。具备快速,暗化均匀,良率显著高于传统BM,DM的技术的特点,具备CCD全自动化检测功能,能自动寻找并精准定位至不良点,修复工序完成后自动进行复判。根据复判结果自动选择补充修复或者下料,全程无需过多的人工干预,既能保证修复品质,也能大幅度提升修复效率。
Semishare flexscan技术对面板制程中缺陷问题的解决,突破了行业技术边界,在业界占据技术领先地位。能为面板企业提供更加全面的解决方案,助力企业提升产品良率,降低生产成本。

了解设备更多功能特性
